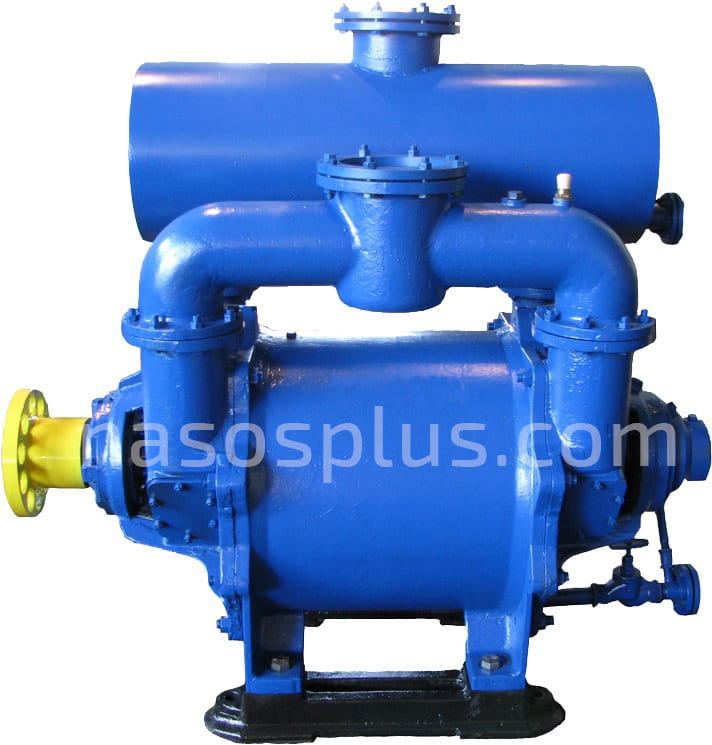

Вакуумные, водокольцевые насосы ВВН
Технические характеристики
Обозначение | Производительность, приведенная к начальн. усл. всасывания, м3/мин. | Давление |
Температура, С | Номин. расход воды, л/мин | Потребляемая мощность, кВт | Частота вращения вала (синх.), об/мин | Масса насоса без привода, кг | Заказать, шт | ||
---|---|---|---|---|---|---|---|---|---|---|
нач., МПа | конечн., МПа | подав. воды | газа номин | |||||||
ВВН-50/0,2Н | 45±4,5 | 0,02 | 0,1013 | 15±3 | 20±5 | 78 | 63 | 600 | 930 | |
ВВН2-50Н | 45±4,5 | 0,02 | 0,1013 | 15±3 | 20±5 | 78 | 63 | 600 | 1100 | |
ВВН2-50Х | 45±4,5 | 0,02 | 0,1013 | 15±3 | 20±5 | 78 | 63 | 600 | 1100 | |
ВВН1-50ТМ | 50±0,5 | 0,04 | 0,1013 | 15±3 | 20±5 | 78 | 70 | 600 | 920 | |
ВВН2-50М | 52±5 | 0,02 | 0,1013 | 15±3 | 20±5 | 73 | 73 | 600 | 1350 | |
ВВН2-150М | 150(+15-7,5 | 0,02 | 0,1013 | 15±3 | 20±5 | 370 | 180 | 300 | 5850 | |
ВВН2-300 | 340(+34-17) | 0,02 | 0,1013 | 15±3 | 20±5 | 800 | 410 | 250 | 12500 |
Пример условного обозначения насоса:
«Насос ВВН1-12ТМ У3 20-057447991-047-99», где ВВН – водокольцевой вакуумный насос;
1 и 2 – номинальное начальное давление: 1 – 0,04 МПа или 2 – 0,02 МПа;
12 – условная производительность, м³/мин;
Т- материал проточной части:
Т - титановый сплав ВТ1-0;
Н - 06ХН28МДТ для ВВН2-50Н;
12Х18Н10Т для ВВН-50/0,2Н
Х – сплав ХН65МВ
Без литеры - – сталь углеродистая или серый чугун
М – модернизированный, ТУ – технические условия, по которым изготавливаются насосы.
В связи с проводимым предприятием совершенствованием насосного оборудования и комплектацией агрегатов электродвигателями разных поставщиков, просим при заказе агрегатов уточнять габаритно-присоединительные размеры и требуемые параметры.
Водокольцевые вакуумные насосы предназначены, в зависимости от материала проточной части, для отсасывания (создания вакуума) воздуха, инертных или агрессивных газов, нерастворимых в воде, с целью создания или поддержания вакуума.
Рабочей жидкостью служит вода.
Область применения: химическая, горно-металлургическая, угольная, пищевая, целлюлозно-бумажная промышленность.
Основное достоинство насосов — простота работы и обслуживания. Они состоят из небольшого количества деталей. Не имеют специальной системы смазки и маслонасосов. Все зазоры между вращающимся ротором и неподвижным корпусом уплотнены рабочей жидкостью. Простота конструкции, отсутствие трущихся пар в проточной части обеспечивают надежность и долговечность работы насоса.
